ADF (CARA INTERCEPT QDM PARALLEL)

 ADF adalah automatic directional finder. ADF adalah navigation aids yang ada di pesawat yang mnangkap sinyal yang dipancarkan oleh NDB. NDB singkatan dari Non directional beacon yang artinya memancarkan sinyal dengan pancaran kesegala arah dan tidak terfokus, jadi karakter sinyalnya menyebar. Berbanding terbalik dengan VOR yang terfokus per 1° radial.



                Pembacaan ADF ini berbeda dengan VOR, ADF dibaca hanya 180° keatas atau setengah lingkaran keatas. Menuju NDB dinamakan QDM dan menjauhi NDB dinamakan QDR



                                                QDM = Mendekati

                                                QDR  = Menjauhi

* QDM dilawan (heading alternatenya)
* QDR  dikejar


QDM

SIMPLE     (0° - 59°)
CUT90       (60° - 89°)
PARALLEL (90°- 179°)


QDR

SIMPLE      (0° - 119°)
PARALLEL  (120°- 179°)





QDM PARALLEL

1.              Angle of intercept nya harus lebih dari 90°

2.              First alternate reciprocal dari intercept

3.              Set ADF ke first alternate

4.              Saat beam ( panah sejajar atau horizontal), timing 90 second

5.              60 second check distance (lihat angle dari heading kita dan heading yang ditunjukkan panah   pada saat itu, jika <60 make simple, >60 make cut90)

6.              Lanjutin procudure simple, atau cut90

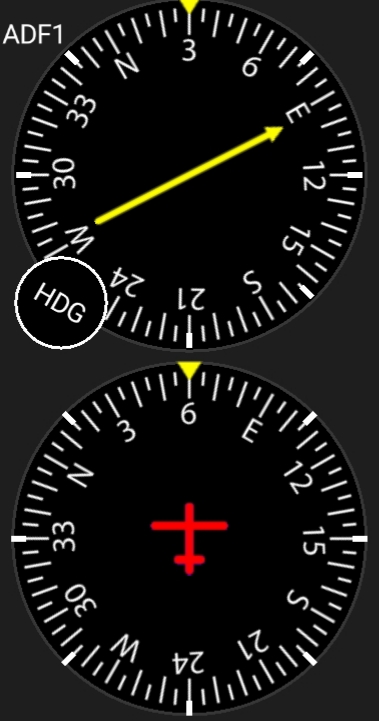

Example

1)            Posisi pesawat QDM 360° intercept QDM 120°

2)            Angle of intercept 120° so we will make parallel

3)            First alternate 300°

4)            Set ADF to 300°

5)            Beam timing 90 second,60 second check distance (misalnya pake cut90)

6)            Second alternate heading 030° (set ADFnya ke 030°)

7)            20° before alternate yaitu 100° (saat panahnya menunjukkan bearing 100°)

8)            Continue make simple ke heading 060°



9)            5° before recover ke heading 120°
